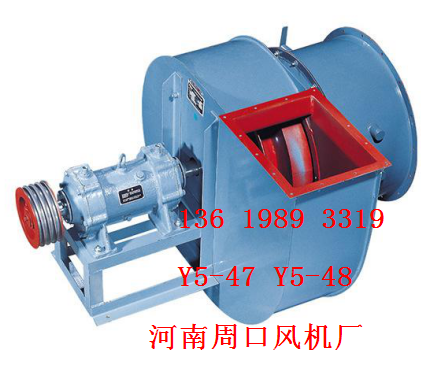

Y5-47 Y5-48型风机

Y5-47 Y5-48型风机

分享
¥0.00
  • 产品详情
  • 产品参数

Y5-47Y5-48风机的介绍

一.Y5-47系列风机的用途

   Y5-47锅炉引风机是为适应燃用各种煤质并配有消除尘烟装置的(1-20吨/小时)工业锅炉而联合设计的最高全压效率达90.5%的新系列锅炉引风机,凡进气条件相当,性能又相适应者均可选用,但最高温度不得超过250℃。

Y5-47系列风机的特点

  当前工业锅炉系列较多,燃用煤质优劣悬殊,配用的除尘器阻力不一,所需的引风机的风量、风压差异较大,为适应上述情况,考虑到风机的经济性,除配20吨锅炉的引风机能以一个机号用不同转速来满足同一吨位锅炉配置各类除尘器的要求,减少了风机的系列和机号,而且也便于使用单位根据情况,自行变换主转速来获得所需的较理想的风量、风压。
   1、Y5-47锅炉引风机制成单吸入,机号有№4C、5C、6C、8C、9C、12D、12.4D七种。引风机又可制成左旋转和右旋转两种型式。从传动部正视风机,如叶轮顺时针旋转称为右旋转,以“右”表示,逆时针旋转称为左旋转,以“左”表示。 风机的出风口位置以机壳的出风口角度表示。“左”“右”均可制成0度、90度、180度三种角度。
   2、风机均为离心式烟气引风机,由叶轮、机壳、进风口、传动部、调节门等部分组成。
      叶轮:有12片材料为16Mn的后倾平板叶片,焊接于弧形前盘与平板后盘中间,经静、动平衡校正,因此,运转平稳,有较高的强度和耐磨性,使用寿命较长。
   机壳:用钢板焊接成蜗壳整体。№8以上“左”、“右”旋转通用。
   进风口:敛散式的进风口制成整体结构,用螺栓固定在机壳入风口侧。
   传动组:传动主轴以优质钢制成,采用滚动轴承。№3.157整体轴承座,2号钙钠基润滑脂,定期用黄油枪注油。轴承座与机壳之间轴上铝制风扇叶自冷,№8—12.4用整体轴承座。30号机械油润滑。油位加到油位观察镜中心红点位置即可。
   调节门:用以调节风量,轴向装在进风口前,转动灵活方便。7以上采用花瓣式,调节效率高,结构可靠。调节范围由90°(全闭)到0°(全开)调节门搬把位置,从进风口方向看,对右旋风机,扳把逆时针转动是由全闭到全开,对左旋风机正好相反。№6以下采用3个叶片百叶窗式结构,关闭灵活,结构简单。从上到下,由全闭到全开。从下到上由全开到全闭。

本系列风机的特点是,可燃用劣质煤,除配20T锅炉的引风机所需功率较大采用D式传动,其余均采用C式传动,用同一个机号风机可采用不同转速来满足同一吨位配置各类除尘器的要求,减少了风机系列的机号,使用户根据实际情况,自主变换主轴转速来获得理想的风量和全压。

我厂生产的号有:Y5-47型3.15C  4C  5C  6C  8C  9C  12D  12.4D


机号

转速r/min

全压(Pa)

流量(m3/h)

功率(KW)

电机型号

3.15

3250-2750

1049-520

1323-2112

1.5

Y90S-2

4C

2900

990-1451

2750-5060

3

Y100L-2

4C

3300

1285-1873

3130-5750

4

Y112M-2

5C

2900

1549-2265

5360-9870

7.5

Y132S2-2

5C

2920

1265-1844

4840-8900

5.5

Y132S1-2

6C

2850

3148

9110-10200

15

Y160M2-2

6C

2850

2148-3148

11300-16760

18.5

Y160L-2

6C

2620

1824-2658

8370-15410

15

Y160M2-2

8C

1820

2530

13780-15430

18.5

Y180M-4

8C

1820

1726-2501

17080-25360

22

Y180L-4

8C

1980

2050-2991

15000-27600

30

Y200L-4

9C

1740

2001-2922

18780-34550

37

Y225S-4

9C

1820

2903-3197

19640-29070

37

Y225S-4

9C

1820

2187-2736

31420-36140

45

Y225M-4

12D

1450

2471-3609

37100-68250

75

Y280S-4

12.4D

1450

2638-3854

40940-75330

90

Y280M-4





二.Y5-48风机的用途和特点
Y5-48型锅炉离心引风机是为适应燃用各种煤质并配有除尘装置的(120T/h)工业锅炉配套设计的。凡进气条件相当,性能又相适应的均可选用。进入风机的气体温度不得超过250℃,在引风机前必须加装效率不低于85%的除尘装置,降低进入风机的烟气含尘量,以利提高风机寿命。
y5-48风机均采用三角皮带(C式)传动,这样不仅能一个机号采用不同转速来满足同一吨位锅炉配置各类除尘器的要求,减少了风机的系列和机号,而且也便于使用单位根据实际情况,选择不同转速来获得所需的较理想的风量、风压。
Y5-48型锅炉离心引风机性能参数表
  性能表中提供的参数。№4№6.3性能按气体温度为200℃,大气压力为101325Pa,气体密度为0.745kg/m3的烟气介质计算;№8以上性能按气体温度为140℃,大气压力为101325Pa,气体密度为0.85kg/m3的烟气介质计算。

产品

型号

转速
r/min

序号

流 量

m3/h

全 压 Pa

电 动 机

型 号

功率 kW

Y5-48 № 4 C

3550

1

2932~5564

2221~1501

Y132S1-2

5.5

3150

1

2602~4937

1746~1180

Y112M-2

4

2800

1

2313~4388

1377~932

Y100L-2

3

2500

1

2065~3918

1097~742

Y90L-2

2.2

Y5-48 № 5 C

3150

1

5304~9851

2819~1913

Y160M1-2

11

2800

1

4715~8757

2223~1509

Y132S2-2

7.5

2500

1

4210~7818

1769~1202

Y132S1-2

5.5

2240

1

3772~7005

1419~964

Y112M-2

4

Y5-48

№ 6.3 C

2800

1

9432~17516

3545~2403

Y180M-2

22

2500

1

8421~15639

2819~1913

Y160M2-2

15

2240

1

7546~14013

2259~1533

Y160M1-2

11

2000

1

6737~9624

1798~1654

Y132S2-2

7.5

2

10586~12511

1535~1221

Y160M1-2

11

Y5-48 № 8 C

2000

1

13794~25619

3323~2253

Y200L-4

30

1800

1

12415~23057

2686~1823

Y180L-4

22

1600

1

11035~20495

2118~1438

Y160L-4

15

1400

1

9656~17933

1619~1100

Y160M-4

11

Y5-48

№ 10 C

1800

1

22250~44634

4483~2958

Y280S-4

75

1600

1

19778~39674

3531~2332

Y250M-4

55

1400

1

17305~34715

2696~1782

Y225S-4

37

1250

1

15451~30995

2145~1419

Y180L-4

22

Y5-48 №12.5 C

1400

1

33800~67803

4234~2794

Y315S-4

110

1250

1

30179~60538

3365~2223

Y280S-4

75

1120

1

27040~54242

2696~1782

Y250M-4

55

1000

1

24143~48431

2145~1419

Y225S-4

37

Y5-48系列风机传动部分,水冷整体轴承箱,必须加装输水管,耗水量随温度不同而异,一般按0.5-1m3/h考虑。冬季风机不用时,将水放掉,以免冻坏轴承座。润滑油采用30#机油,加油量由油位观察镜的中心位置即可。调节门均采用花瓣形,开启方向同Y5-47-7#以上风机一样。机壳8#以上都开有清灰门,便于清除叶轮及机壳内的积灰,保证叶轮的平衡性及气动性能。
