Y6-41引风机,G6-41通风机,选择合适的风机型式,合理的风机工况,优选流型,合理组织气源,精心设计叶型,增大风舌间隙,适当降低风机转速,改进蜗壳设计,净化来流及尽量减少二次流损失等设计原则,采用有限差分法计算进风口和叶轮轮盖型线,叶轮进风口气流顺畅均匀,再结合原有的风机叶轮、蜗壳等设计方法,综合叶轮、蜗壳、进风口三者一体化的设计程序,得出气动略图,实践证明,即可保证风压、风量、又能保证较高的效率、较低的比噪声和较小的风机尺寸。
G6-41通风机性能参数
机号 | 转速(rpm) | 全压Pa | 风量m3/h | 电机功率 kw |
2.5A | 2800 | 451-1155 | 1043-403 | 0.55 |
3.3A | 2825 | 954-1936 | 2301-1090 | 1.1 |
5.4A | 1420 | 994-1254 | 4358-2130 | 3 |
6.4A | 1440 | 1436-1811 | 7358-3596 | 5.5 |
7.1A | 1400 | 1697-2270 | 10354-5349 | 7.5 |
8.5A | 1470 | 2535-3391 | 18137-9369 | 18.5 |
Y6-41引风机性能参数 | ||||
3.55C | 2950 | 588-1448 | 2962-841 | 1.5 |
4C | 3450 | 1893-2676 | 3996-1355 | 3 |
4.5C | 2925 | 1667-2327 | 4970-2317 | 4 |
3250 | 2058-2873 | 5522-2574 | 5.5 | |
5.4C | 2600 | 2002-2604 | 7980-3900 | 7.5 |
2900 | 2491-2400 | 8901-4350 | 11 | |
7.1C | 1915 | 1859-2487 | 13770-7113 | 11 |
2100 | 2236-2991 | 15100-7800 | 15 | |
2200 | 2454-3283 | 15819-8171 | 18.5 | |
9C | 1750 | 2495-3338 | 25630-13239 | 30 |
1640 | 2191-2931 | 24019-12407 | 22 | |
1965 | 3145-4208 | 28719-14866 | 37 | |
10C | 1600 | 2575-3444 | 32144-16604 | 37 |
11.2D | 1480 | 2764-3697 | 41773-21578 | 45 55 |
Y6-41引风机,G6-41通风机的型式:
1. 风机的传动方式为A式—电机直联传动
C式---皮带传动
D式---联轴器传动
2. 引风机一般制成顺时针旋转或逆时针旋转两种型式。
3. 出风口位置以机壳的出风口角度表示,顺时针旋转和逆时针旋转均可制成0°,90°,180°,270°

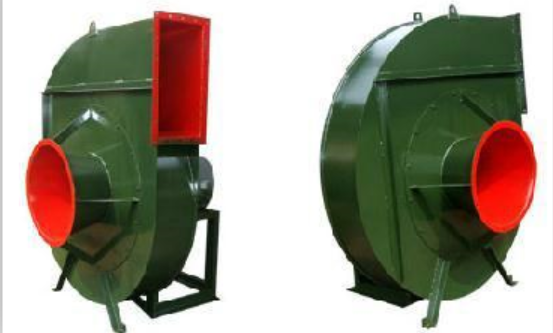

Y6-41引风机,G6-41通风机的结构:
该系列通风机,引风机均有叶轮、进风口、机壳等部件组成,轴承箱为整体式结构,机油润滑冷却,悬臂式支撑,皮带轮、联轴器在轴承外侧。引风机采用C式或D式传动,8.5号以下锅炉鼓风机采用A式传动,便于维修。
引风机一般配装调节门,如果不需要,请提前提出要求。
风机叶轮,采用后倾式圆弧叶片,轮盖为弧锥形与流线型进风口塔接组合全部模具冲压工艺,风机具有气动性好,不易积灰、噪声低、几何尺寸精确、质量稳定等优点。
